Fachada de lamas de aluminio en la nueva planta de producción de Faes Farma en Derio, Bizkaia, de IDOM

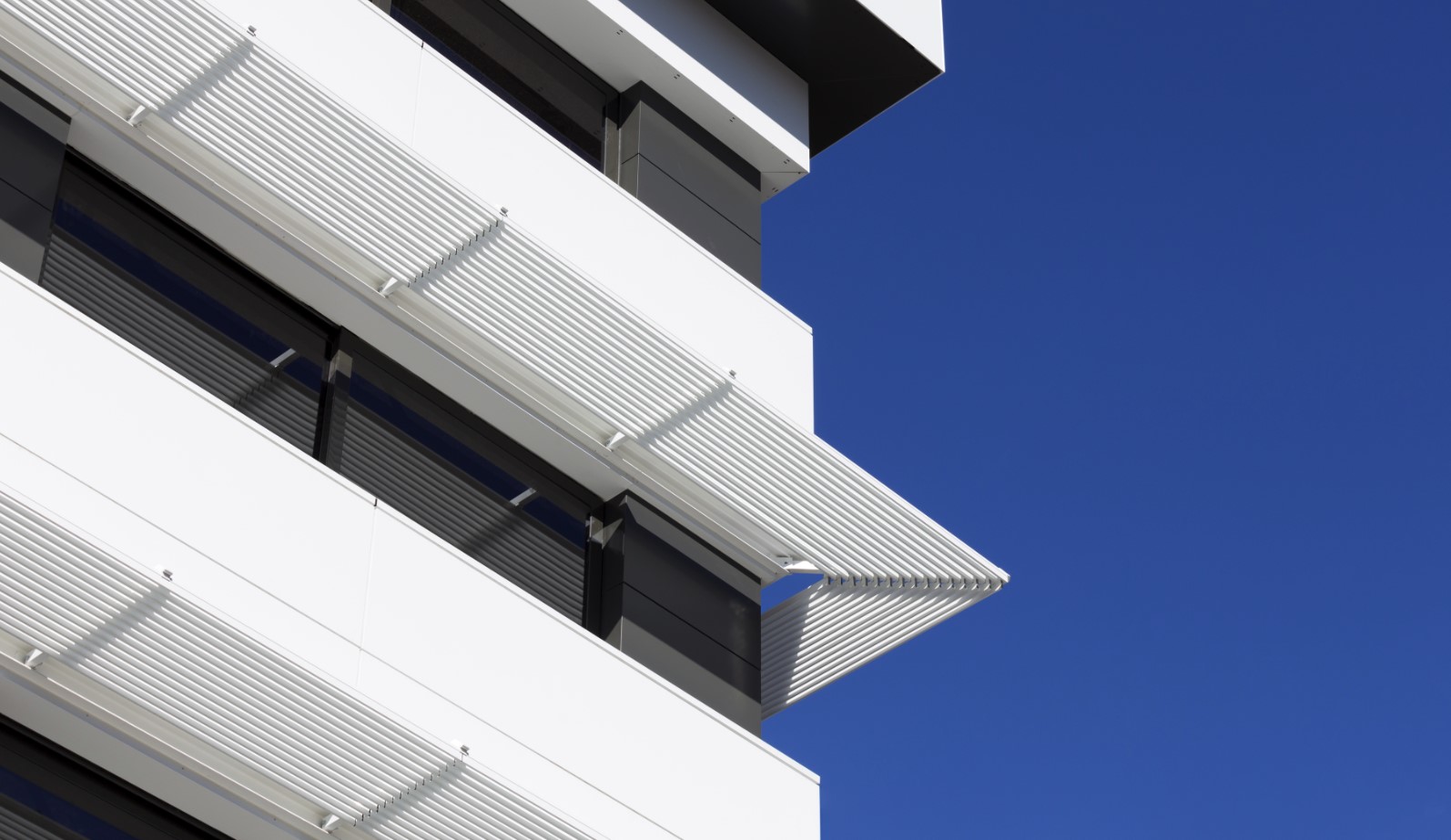

Ubicada en un entorno de alto valor natural y paisajístico, la nueva planta de producción de Faes Farma aparece como un volumen abstracto posado sobre una topografía suavemente ondulada. El edificio consigue su carácter abstracto a través del tratamiento de los elementos de control solar que configuran su fachada: una trama de lamas de aluminio que responde a las necesidades de control solar.

Para apoyar el fuerte y continuo crecimiento del grupo, la farmacéutica Faes Farma decidió ampliar su capacidad industrial con la puesta en marcha del proyecto de una nueva planta de producción. La nueva instalación se ubica en el Parque Científico y Tecnológico de Bizkaia, un entorno privilegiado en el que el grupo convivirá con otras empresas tecnológicas punteras. El Parque se encuentra en una localización estratégica junto al aeropuerto de Loiu y a escasos kilómetros de Bilbao.

Fotografía: Aitor Ortiz

La nueva planta, que se suma a la existente de Leioa, se ubica en una parcela de más de 50.000 metros cuadrados y tiene una superficie de 27.000 metros cuadrados en planta, con 60.000 metros cuadrados de superficie bruta.

Fotografía: Aitor Ortiz

Contexto

La ubicación de la nueva planta, que proyectan Gonzalo Carro y Patxi Matute de IDOM, aparte de responder a cuestiones logísticas, debía tener la superficie necesaria para acoger el programa necesario para cumplir con el objetivo de fabricar más de 100 millones de unidades de medicamentos. La parcela elegida en el Parque Tecnológico es la suma de varias parcelas y tiene una superficie total de más de 50.000 metros cuadrados, con 400 metros de largo en el eje este oeste y 120 metros de ancho en el eje norte sur. Una de las características principales de la parcela es el gran desnivel que hay tanto en el eje este y oeste como en el eje norte sur, con diferencias de nivel de más de 20 m.

Plano de emplazamiento. Ver pdf

Alzado sur. Ver pdf

La parcela se encuentra en el punto más alto del parque tecnológico, al final de un vial perpendicular a la parcela al que dan otras empresas. Este vial continúa por la parte sur de la parcela. El resto de la parcela limita con masas de árboles.

Fotografía: Aitor Ortiz

El programa de usos se divide en tres zonas distintas, una zona corresponde con la parte representativa de la nueva planta, con usos de oficinas, laboratorios, auditorio, comedor; la parte central es la zona de producción farmacéutica; y la tercera zona es la parte logística donde se encuentra un almacén robotizado y la zona de carga y descarga. El edificio también incluye un gran aparcamiento cubierto, zona de vestuarios y salas técnicas.

Sección longitudinal. Ver pdf

Concepto

Se plantea una configuración del edificio ajustada a la parcela y a una compleja topografía con grandes desniveles, consiguiendo una importante carga simbólica, pero basada en la viabilidad y funcionalidad de la producción. Esto se traduce en un edificio compacto, escalonado, adaptado a la orografía de la parcela y a la servidumbre aeronáutica debido a la cercanía del aeropuerto.

Fotografía: Aitor Ortiz

Esta implantación consigue que, desde la aproximación en un punto lejano del vial, aparezca la imagen del edificio administrativo, aparentemente flotando sobre la entrada principal. Esto se traduce en un incremento de la representatividad y singularidad el edificio. Además, las oficinas y laboratorios se ubican en una zona con vistas a un valle en el que no está previsto que se construyan edificios que repercutan en las vistas y singularidad de la edificación. La urbanización interior de la parcela está dividida entre las zonas pavimentadas y las zonas verdes. Las zonas pavimentadas rodean el edificio asegurando un acceso de mantenimiento en el perímetro de la parcela.

Fotografía: Aitor Ortiz

Esta primera parte del edificio alberga la parte representativa de la nueva planta, con usos de oficinas, una planta de dirección, y más de 3000 metros cuadrados de laboratorio. Los diferentes espacios se configuran entorno a dos grandes patios que a su vez se conectan con el paisaje que rodea el edificio.

Sección transversal. Ver pdf

Fotografía: Aitor Ortiz

La funcionalidad de la producción se consigue con un sistema de producción en dos niveles, un nivel de producción de medicamentos sólidos y otro nivel de producción de medicamentos semisólidos y líquidos, ambos niveles conectados con una electrovía con el almacén robotizado de 12.800 posiciones y la zona de logística.

Planta vestíbulo principal y aparcamiento de dirección. Ver pdf

Planta de oficinas, vestuarios y aparcamiento. Ver pdf

Planta de oficina de dirección y productos líquidos y semisólidos. Ver pdf

Planta de laboratorios y producción de sólidos. Ver pdf

En la zona de producción también se incluye el aparcamiento cubierto y los distintos vestuarios en conexión directa con la planta de producción. El diseño de las salas blancas en las plantas de producción se ha hecho en base a las normas GMP (Good Manufacturing Practices), y se han incorporado amplias entreplantas técnicas para alojar todos los servicios necesarios.

Fotografía: Aitor Ortiz

El edificio se completa con la zona logística, que incluye en almacén robotizado que consiste en un silo en el que se almacena tanto la materia prima como el producto acabado, y la zona de carga y descarga con 7 muelles de carga y descarga.

Fotografía: Aitor Ortiz

Envolvente de lamas de aluminio de protección solar

La imagen de la nueva planta de producción será también la nueva imagen de Faes Farma, y esto se verá reflejado en la fachada sur del edificio donde la fachada blanca obtiene su carácter abstracto gracias a los elementos de control solar que la configuran. La trama de lamas existentes en la fachada principal responde a las necesidades de control solar, buscando la protección de la radiación solar directa en verano y el control de la incidencia de los rayos solares a primera y última hora del día.

Fotografía: Aitor Ortiz

Sección de detalle por la fachada sur. Ver pdf

Esa abstracción del edificio en su lenguaje formal resulta clave para aparentemente reducir el impacto volumétrico, puesto que se prescinde de elementos habituales de la escala humana y por lo tanto resulta complejo poner en contexto la totalidad del edificio. La fachada oeste que se proyecta como un plano continuo blanco perforado que evita la radiación directa de las últimas horas de la tarde coincidente con el momento de mayores cargas interiores.

Fotografía: Aitor Ortiz

Riventi en la construcción de la envolvente

La envolvente realizada para el edificio de Faes Farma, con su gran envergadura (285x82 m de planta), ha supuesto uno de los grandes proyectos realizados por Riventi en los últimos años, con más 6000 m2 de superficie total. El proyecto, en el que se incorporan de manera activa los ingenieros Guillermo Rilova y Hugo Bergado de Riventi, muestra una solución especial de fachada de doble piel, con lamas de aluminio lacado de dimensiones especiales (50x745x4300 mm) conformando una celosía exterior que vuela dos metros por delante del plano de cerramiento de muro cortina estructural.

Detalles de la celosía de la fachada sur. Ver pdf

1- Moldura de acero prelacado 0,75 RAL 9005 mate (negro). 2- Trapeza 7.96.54b RAL 9005 mate (negro). 3- Rastrelado para absorción de irregularidades del peto de hormigón. 4- Bastidor composite RAL 9003 mate (blanco). 5- Bastidor vidrio Climalit laminado SN 70S de 36 mm (6.6/16/44.1). 6- Cortinero conformado por perfiles RAL 9003 mate (blanco). 7- Bastidor vidrio opaco aislamiento interior 36 mm. 8- Anclaje tridimensional para fijación de muro cortina. 9- Lana de roca en borra. 10- Chapa retenedora acero galvanizado e=1 mm. 11- Ménsula acero espesor lacada RAL 9003 mate (blanco). 12- Moldura composite RAL 9005 mate (negro). 13- Moldura composite RAL 9003 mate (blanco). 14- Moldura de aluminio en RAL 9005 mate (negro) e=2 mm. 15- Moldura de aluminio en RAL 9003 mate (blanco) e=2 mm. 16- Trapeza 7.96.54B RAL 9003 mate (blanco). 17- Trapeza perforada 7.96.54B RAL 9003 mate (blanco). 18- Bastidor vidrio Climalit laminado SN 70S de 40 mm. (8.8/16/44.1). 19- Moldura para motor en RAL 9003 mate (blanco) e=2 mm. 20- Motor de ventana. 21- Barandilla de vidrio laminar 10+10 mm.

Detalles de la celosía de la fachada sur. Ver pdf

Tanto los vidrios como los diferentes paneles opacos se han fijado a la perfilería a través del pegado con silicona estructural a diferentes bastidores en función de las necesidades dimensionales de cada elemento, que llegan totalmente ensamblados a obra. En esta ocasión se ha fijado a través de la junta abierta una serie de ménsulas a la estructura del edificio, concretamente a una estructura auxiliar ejecutada para tal fin. Posteriormente, una serie de espadines son fijados a las ménsulas para dar soporte a los parasoles horizontales prefabricados de la celosía exterior.

Fotografía: Riventi

La solución industrializada permite la ejecución de las diferentes partes de la fachada en un tiempo récord, diferenciando los componentes entre cerramiento principal y celosía exterior. La celosía exterior está compuesta por parasoles horizontales de dos metros de vuelo, sobre los que se ensamblan las grandes lamas verticales, mediante un sistema de fijación mecánica.

Imágenes del montaje en obra de la celosía de lamas de aluminio. Fotografía: Riventi.

Fotografía: Riventi

Sostenibilidad

El edificio cuenta con la certificación LEED ORO, gracias a una serie de medidas entre las que destacan la protección solar de las fachadas, el trabajo en la inercia térmica del edificio con la inclusión de una cubierta vegetal y los sistemas de producción de energía sostenibles en forma de placas fotovoltaicas.

Fotografía: Aitor Ortiz

Ficha técnica

Proyecto: Nueva planta de producción farmacéutica para Faes Farma

Situación: Parque tecnológico de Bizkaia, Derio, Bizkaia

Cliente: Faes Farma

Arquitectos: IDOM. Gonzalo Carro López / Patxi Matute Roldán

Fechas: 2021-2023

Fachada: RIVENTI
