Barandillas de seguridad en edificios de gran aglomeración

Estadios, salas de conciertos, aeropuertos, así como zonas expuestas a una elevada acción del viento (como azoteas o miradores) requieren de sistemas certificados que aporten fiabilidad y seguridad, tanto a usuarios como a prescriptores.

Estadio El Sadar, Pamplona, Navarra. OFSarchitects, 2021.

La barandilla es un elemento que incorpora en su naturaleza una faceta estética importante y al mismo tiempo una exigencia de seguridad muy elevada. Diseñar con falta de precisión los materiales que la conforman, las uniones y anclajes o ejecutarla con sistemas que no cumplan las certificaciones puede tener consecuencias trágicas, sobre todo en espacios que reciben una afluencia constante de personas.

Detenerse en las soluciones implementadas en edificios con estas características ayuda a conocer las soluciones más avanzadas del sector.

Estadio de fútbol El Sadar

El estadio de fútbol El Sadar, del Club Atlético Osasuna en Pamplona, tiene un aforo de más de 23.500 espectadores sentados. La reforma del estadio, que supuso un importante avance en la modernización de la infraestructura en 2021, le valió la mención de “Mejor estadio del mundo en 2021”, otorgada por la web Stadium Database. Se da el dato curioso de que el proyecto que se desarrolló para esta reforma fue elegido por los socios del Osasuna, que optaron por el proyecto llamado “Muro Rojo” de OFSarchitects.

Estadio El Sadar, Pamplona, Navarra. OFSarchitects, 2021.

Estadio El Sadar, Pamplona, Navarra. OFSarchitects, 2021.

En el caso de la elección de la barandilla de un estadio debe ofrecer seguridad y al mismo tiempo evitar que interrumpa la visión del juego.

Barandillas de vidrio de Comenza

El sistemas de barandillas de Comenza elegidos para aportar seguridad y diseño en los palcos VIP de El Sadar es el GlassFit SV-1801, de la serie 1800, con montaje superior y ha sido elegido por su excelente comportamiento mecánico y su compatibilidad con anclaje químico. Cuenta con un sistema de drenaje interior y puede incorporar iluminación LED.

Estadio El Sadar, Pamplona, Navarra. OFSarchitects, 2021.

Perfiles GlassFit para barandillas de zonas de aglomeraciones: serie 1800

Los sistemas de perfiles GlassFit SV-1801, SV-1802 y SV-1803 pertenecientes a la serie 1800 de barandillas de Comenza, especialistas en el desarrollo de estas soluciones para proyectos de edificación, nace precisamente con esa vocación: dar solución a todas estas áreas en las que hay una elevada afluencia y una alta aglomeración de gente.

GlassFit SV-1801 TOP

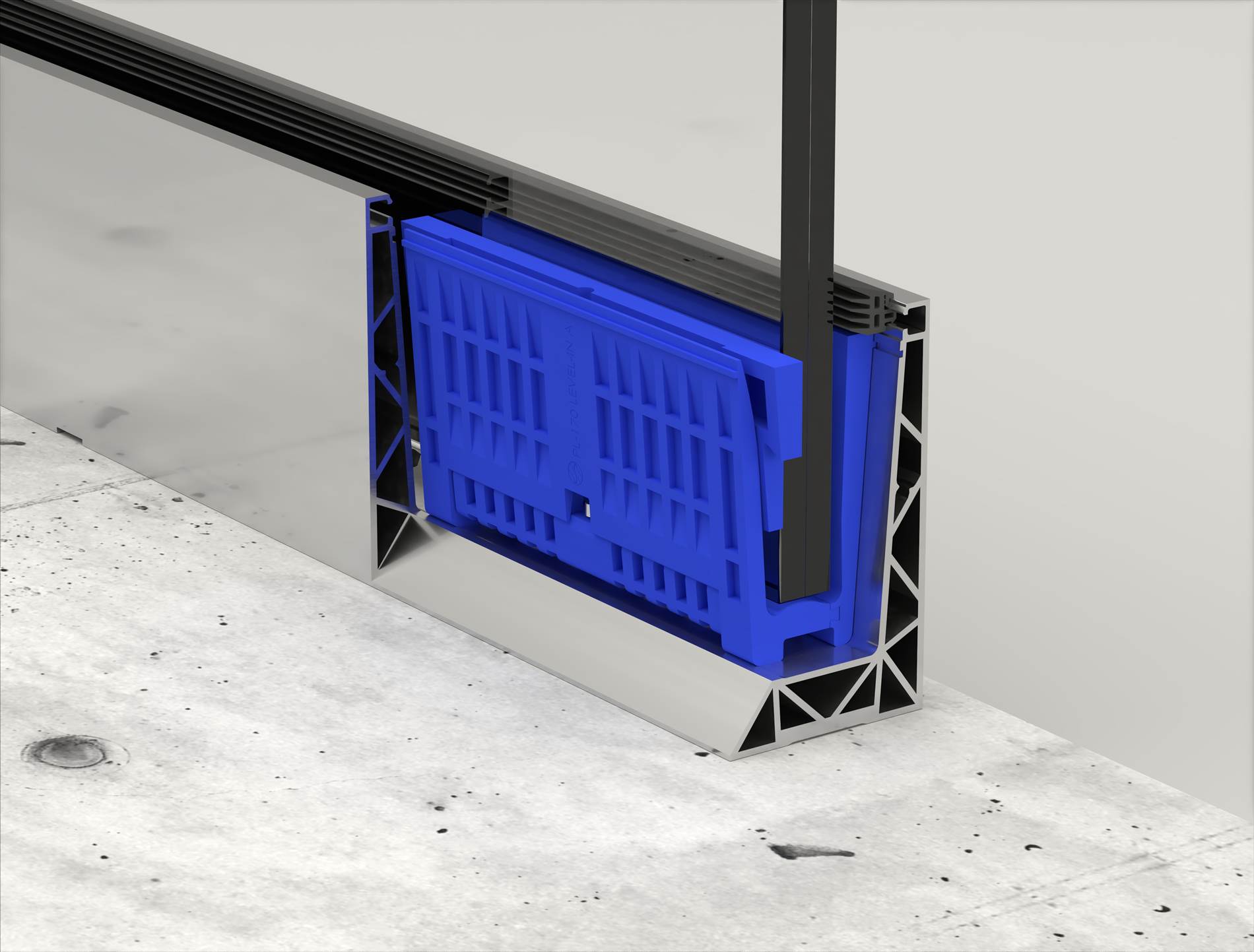

El perfil de suelo GlassFit SV-1801 TOP es de montaje superior y permite la instalación con recrecidos, pero estos deben de tener una cierta resistencia a la compresión y por su geometría simétrica tiene un excelente comportamiento frente a la acción del viento.

GlassFit SV-1802 SIDE

El perfil de suelo GlassFit SV-1802 SIDE es de montaje lateral, evita la pérdida de superficie, admite recrecidos no portantes de hasta 20mm y ofrece una excelente resistencia a la acción del viento.

GlassFit SV-1803 TOP

El perfil GlassFit SV-1803 TOP ofrece un montaje enrasado con el forjado o volando sobre el mismo hasta 20mm.

En todos los casos, el hueco del perfil y los kits de acristalamiento han sido especialmente diseñados para posibilitar el montaje de vidrios con diferentes espesores. Además, esta serie ofrece la posibilidad de integrar tecnología de iluminación LED, lo que ofrece un valor añadido a nivel de estética y señalización. Asimismo, los sistemas fabricados en aluminio, el cual puede ser anodizado o lacado en cualquier color de la carta RAL con los sellos QUALANOD y QUALICOAT respectivamente, que garantizan la calidad de su acabado y, por otro lado, gracias a los avances en cuanto a los sistemas de anclaje y a las mejoras de dimensiones y peso, estos sistemas de barandillas ofrecen una instalación sencilla y contribuyen a una menor huella medioambiental.

Certificaciones de las barandillas de seguridad

Todos los sistemas de la serie 1800 se han ensayado según los requisitos del Código Técnico de la Edificación (CTE) en las que se exige una fuerza horizontal característica de 3 kN/m, Verificando su Resistencia mediante los ensayos de carga estáticos en Estado Límite Último de acciones variables con el coeficiente parcial de seguridad de 1,5, y por lo tanto, aplicando una fuerza horizontal de 4,5 kN/m (450 kg/m) y así definir su composición, como la base o soporte, el vidrio y el anclaje. Además, el sistema SV-1802 y SV-1801 RX de la serie, también cuenta con certificaciones internacionales como el AVIS TECHNIQUE, gestionado por el CSTB (Centro Científico y Técnico para la Construcción en Francia), garantizando la fiabilidad y seguridad del producto en el sector de la construcción, en el que se realiza un ensayo de seguridad con una fuerza horizontal de 9 kN/m (900 kg/m).
