Pavimentos drenantes ecoDraining para la implementación de Sistemas Urbanos de Drenaje Sostenible SUDS

Los nuevos problemas en el desarrollo sostenible de las ciudades

El crecimiento y desarrollo tradicional de las ciudades conlleva el recubrimiento del suelo con materiales impermeables, modificando notablemente el ciclo natural del agua. La falta de infiltración natural del agua de lluvia al terreno produce importantes perturbaciones en los ecosistemas, así como la reducción de acuíferos.

Plaza San Martín de la Mar en Santander. ZigZag Arquitectura.

Como advierten los expertos, el cambio climático supone un incremento en la propensión, intensidad y frecuencia de fenómenos meteorológicos extremos, como lluvias torrenciales que provocan inundaciones y daños en los ecosistemas fluviales, y una erosión más acelerada del terreno. Es especialmente preocupante, el hecho de que las actuales infraestructuras de gestión de aguas contaminadas destinadas a depuración resulten afectadas en estos casos, viéndose obligadas a verter parte de esas aguas a los ríos sin tratamiento previo.

Efecto "isla de calor"

La falta de humedad en la superficie del suelo urbano limita la refrigeración natural producida por la evaporación del agua, algo que se asocia únicamente con los parques y zonas verdes.

Los materiales con los que se pavimenta normalmente la ciudad acumulan el calor durante el día, convirtiéndose en focos emisores durante la noche, fenómeno conocido como “isla de calor”, incrementando la temperatura del aire y forzando un mayor consumo energético en refrigeración.

SUDS (Sistemas Urbanos de Drenaje Sostenible)

El drenaje sostenible es la alternativa idónea en la adaptación de las ciudades ante el cambio climático, no solo por mitigar el efecto de las inundaciones, sino por gestionar adecuadamente la cantidad y calidad del agua de escorrentía urbana. Los Sistemas Urbanos de Drenaje Sostenible (SUDS) favorecen la infiltración del agua cerca del origen y previenen la formación de escorrentías, constituyendo un conjunto de soluciones técnicas avanzadas para la correcta gestión del agua de lluvia. Además de mitigar inundaciones y de impedir la contaminación de las aguas, mejoran el paisaje urbano optimizando su valor y minimizando los costes económicos en la gestión de aguas pluviales.

Escuela Infantil en el Soto de Lezkairu de Pamplona. AA Arquitectos.

Pavimentos drenantes ecoDraining

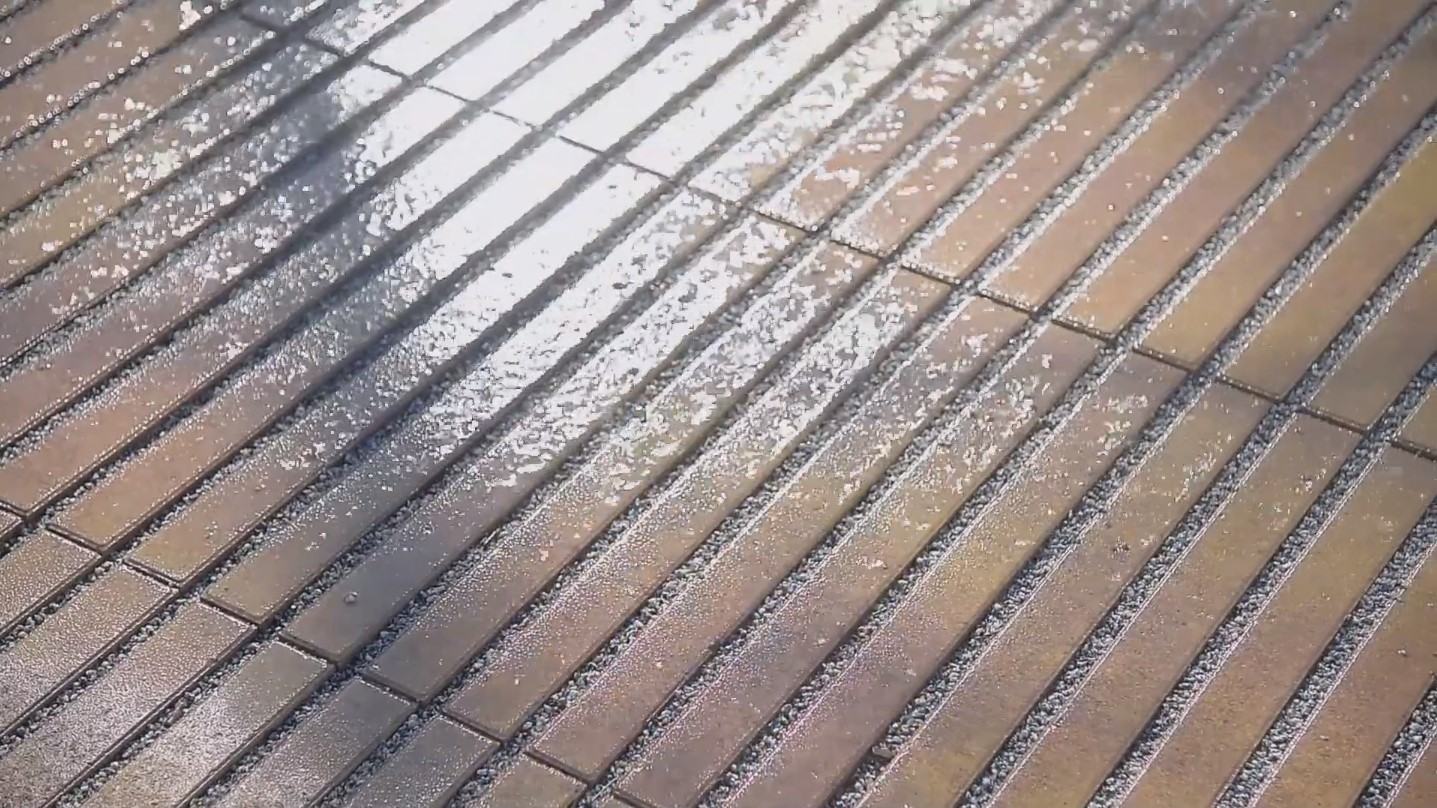

ecoDraining, fabricado por Pavimentos de Tudela (PVT), es un pavimento modular de hormigón prefabricado con alta capacidad drenante, pudiendo absorber más de 100 l/m2/min. Está fabricado en dos capas de hormigón de alta resistencia con áridos silíceos, graníticos o basálticos. Su cara vista actúa como un tamiz que garantiza la no colmatación y durabilidad de su capacidad drenante, e incorpora en su masa la tecnología descontaminante ecoGranic. Esta tecnología, desarrollada y patentada por PVT, contribuye activamente a la eliminación de contaminantes de la atmósfera mediante un proceso fotocatalítico activado por la luz solar. Es muy eficaz en la degradación de óxidos de nitrógeno (NOx), compuestos orgánicos volátiles (COVs) y material particulado (PM), siendo Clase 3 según Norma UNE 127197-1 2013.

Estas propiedades son muy duraderas en el tiempo, garantizando su elevada eficacia descontaminante durante más de 25 años a pesar de los habituales procesos de abrasión. Estas losas se fabrican con hasta un 30% de material reciclado procedente del propio proceso productivo de la empresa, así como de otros residuos sólidos urbanos debidamente valorizados.

Con el uso de ecoDraining en suelos permeables se consigue la infiltración del agua al terreno, así como mitigar el efecto isla de calor, favoreciendo la oxigenación del suelo y la reducción de la temperatura del aire, proporcionando una sensación de frescor asimilable a la de zonas con vegetación. Los sistemas urbanos de drenaje sostenible basados en este pavimento evitan acumulaciones de agua en la superficie, garantizando la accesibilidad y minimizando el mantenimiento de las infraestructuras.

ecoDraining optimiza la seguridad para los peatones, generando espacios pavimentados continuos, sin discontinuidades arquitectónicas como desagües, rejillas o inclinaciones, y manteniéndose permanentemente seco. Del mismo modo, este pavimento ofrece especiales prestaciones antideslizantes.

Formatos y colores del pavimento drenante

ecoDraining está disponible en diversos colores en todos los formatos desarrollados por PVT, desde adoquines de 10x10cm, hasta losas de gran formato de 100x50cm y losas especiales, como las losas Hexagonales, Rombo o 3D.

Este producto se ha empleado múltiples proyectos en España y Francia con óptimos resultados. Aquí se muestran algunos ejemplos:

Conjunto Residencial en el Soto de Lezkairu - Pamplona (Navarra)

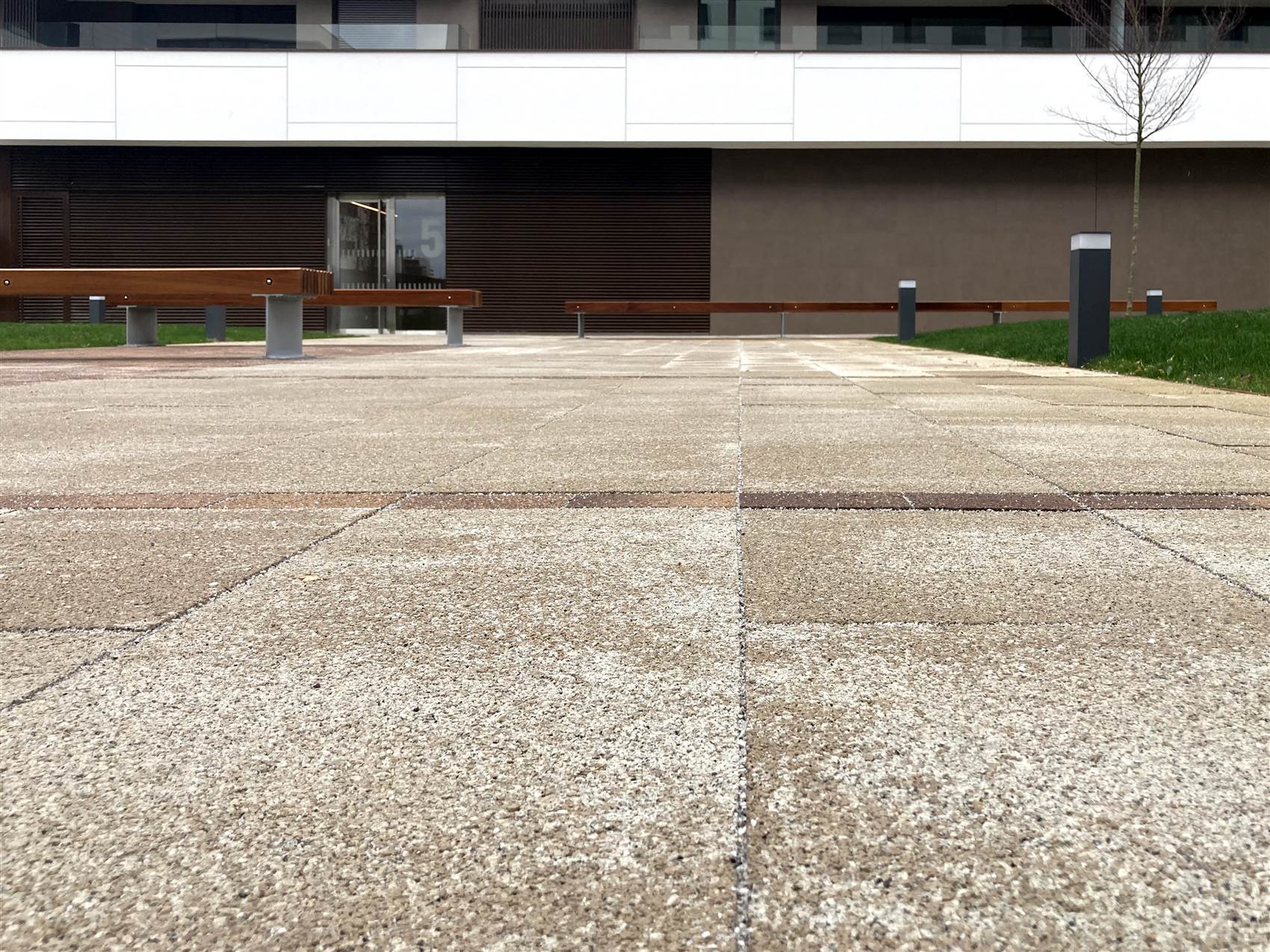

Este complejo residencial diseñado por AA Arquitectos Asociados, incorpora en su patio central un sistema urbano de drenaje sostenible SUDS. Para las zonas peatonales se han utilizado las losas drenantes de PVT ecoDraning con acabados Travertino en tamaños 60x40 cm y Tierra en tamaños 20x20cm que se han colocado sobre un lecho de zahorra permeable. El agua proveniente de lluvias se absorbe por el terreno, reincorporándose a su ciclo natural y contribuyendo a mantener la humedad de la tierra vegetal en las zonas verdes del proyecto.

Esquema de instalación para el proyecto del Conjunto Residencial en el Soto de Lezkairu, Pamplona.

Reurbanización de la Calle María Díaz de Haro - Bilbao (Vizcaya)

Esta intervención en el centro de la ciudad de Bilbao incorpora un sistema urbano de drenaje sostenible SUDS. En este proyecto se han utilizado adoquines “H” Draining patentados por PVT en acabado Rojo. Las áreas drenantes se sitúan en el lado de la calle que incorpora zonas estanciales y de recreo como parques infantiles, recogiendo también el agua proveniente de la otra mitad de la acera dedicada al tránsito de peatones.

Esquema de instalación para el proyecto de Reurbanización de la Calle María Díaz de Haro en Bilbao.

Avenida Europa - Pozuelo de Alarcón (Madrid)

En esta obra se ha procedido a la mejora de la mediana de la Avenida de Europa de la localidad madrileña de Pozuelo de Alarcón. En el proyecto, realizado por el estudio Dehesa de la Jara, se ha sustituido el pavimento existente por losas y adoquines ecoDraining en formatos 40x40, 30x20 y 20x10 en acabado Arena, para crear un patrón dinámico a lo largo de la calle. La sección de la calle contaba con una base preexistente de solera de hormigón que se ha tratado a base de perforaciones puntuales e inclinaciones para gestionar el agua, o bien directamente al terreno, o bien hacia las zonas verdes de la avenida.

Imágenes de las conducciones de tubos dren a tanques de tormenta en Alcalá de Henares, Madrid.

Parque Juan de Austria - Alcalá de Henares (Madrid)

Esta actuación llevada a cabo en el parque Juan de Austria de la localidad madrileña de Alcalá de Henares incorpora en su desarrollo Sistemas Urbanos de Drenaje Sostenible (SUDS). Para su implementación se ha utilizado el pavimento descontaminante y drenante ecoDraining complementado con la recogida del agua filtrada por el pavimento, a través de una serie de tubos “dren”, que conducen el agua por el subsuelo hasta una serie de tanques de tormenta donde esta se almacena, para su posterior uso en riego de jardines públicos. En esta obra, se han utilizado los tonos Nieve, Acero, Mica, Océano, Cuero y Travertino, con un rango de tamaños que varía desde adoquines de 10x10cm, hasta losas de 100x50cm. El proyecto ha sido obra del estudio Cívitas, liderado por el arquitecto Javier Hernández.

Sistema Dry Paving System (DPS)

Un paso más de PVT en el desarrollo de soluciones constructivas para una mejor gestión del agua en nuestras ciudades, ha sido la creación del sistema Dry Paving System (DPS) en colaboración con otras empresas. Este sistema integra una pavimentación permeable con una estructura subterránea de geoceldas poliméricas Hidrocell, dotado de una elevada capacidad de infiltración y retención del agua de lluvia bajo su superficie. La permeabilidad del sistema DPS es de más de 400l/m2/min, y su capacidad de retención de agua es de 50l/m2, pudiendo multiplicarse con la superposición de celdas adicionales.

Las piezas de hormigón ecoDraining, cuya composición y porosidad garantizan la permeabilidad del agua, tanto por masa como por junta, ocupan la parte superior sistema. Sus separadores laterales garantizan la formación de juntas uniformes por las que también puede colarse el agua. El entramado de geoceldas poliméricas Hidrocell, fabricadas con plástico 100% reciclado, sustenta el pavimento ecoDraining con el que se engarzan por medio de un sistema de crucetas y hendiduras especialmente diseñado para asegurar su ajuste. Entre las piezas ecoDraining y las geoceldas Hidrocell, una fina capa de geotextil facilita la infiltración del agua y evita el paso de partículas, permitiendo un anclaje perfecto entre las geoceldas y el pavimento.

La morfología del sistema DPS, además de cumplir con el principal objetivo drenante de la pavimentación, está especialmente diseñada para facilitar una rápida y eficaz colocación, así como para garantizar un sistema totalmente estable y resistente. Esta instalación, además, no requiere de ningún tipo de obra ni uso de mortero de fijación, dando lugar a una importante de reducción en el consumo de materiales, energía y residuos producidos, haciendo del DPS un sistema de pavimentación altamente sostenible.

Las geoceldas poliméricas Hidrocell se ensamblan entre sí mediante una unión machihembrada; al mismo tiempo, estas geoceldas poseen una serie de crucetas en su cara superior en las que se ajustan a la perfección las losas de hormigón mediante unas ranuras en dos direcciones. El perfecto encaje entre todos sus elementos tanto vertical como horizontalmente, hacen que DPS trabaje como una única entidad, otorgándole una cohesión y unas características mecánicas muy superiores a las de cada una de sus partes por separado.

El sistema especial de fijación “Click-up” del DPS reduce la colocación a 5 sencillos pasos:
